QA型5-15噸電磁橋式起重機
QA型電磁橋式起重機帶有可卸的電磁盤，特別適用干冶金工廠在室內(nèi)或露天的固定跨間較繁重地裝卸及搬運具有磁性的黑色金屬制品與材料（如鋼錠、型鋼、生鐵塊）在機械廠。庫房中也常有來搬運鋼料、鐵塊、廢鐵、廢鋼、鐵屑等物料。
本機屬重級（A6）工作制度，起重機包括電磁盤自重。
本機由箱形橋架。大車運行機構、小車、電氣設備、電磁盤五部分組成，全部機構均在操縱室內(nèi)操縱，當露天使用時帶有防雨設備。
|
主要技術參數(shù) |
||||||||||||||||||
|
起重量 |
t |
5 | 10 | |||||||||||||||
|
跨度 |
m |
10.5 |
13.5 |
16.5 |
19.5 |
22.5 |
25.5 |
28.5 |
31.5 |
10.5 |
13.5 |
16.5 |
19.5 |
22.5 |
25.5 |
28.5 |
31.5 |
|
|
起升高度 |
|
12 | 12 | |||||||||||||||
| 速度 | 起升 | m/min | 23.2 | 20.2 | ||||||||||||||
| 小車 | 41.5 | 46.2 | ||||||||||||||||
| 大車 | 115 | ## # | ||||||||||||||||
| 電動機 | 起升 | 型號/kW | YZR225M-8/22 | YZR280S-10/37 | ||||||||||||||
| 小車 | YZR112M-6/1.5 | YZR132M1-6/2.2 | ||||||||||||||||
| 大車 | YZR200L-8(2×115) | YZR160M1-6 (2×5.5) | YZR160M2-6 (2×7.5) | |||||||||||||||
|
總重 |
t |
11.8 |
13.5 |
15.5 |
17.8 |
20.2 |
24.6 |
27.8 |
30.7 |
15.9 |
18.5 |
20 |
22.3 |
25 |
29.6 |
33 |
36 |
|
|
最大輪壓 |
7.2 |
7.6 |
8.4 |
9.1 |
10 |
11.3 |
11.8 |
13 |
11.1 |
11.9 |
12.2 |
13.3 |
14 |
15.3 |
16.1 |
17 |
||
| 電磁盤 | 型號 | kg | MW1-6 | MW1-16 | MW1-16 | |||||||||||||
| 吸重 | 4540 | 3330 | 8330 | |||||||||||||||
| 自重 | 460 | 1670 | 1400 | |||||||||||||||
|
薦用鋼軌 |
|
38kg/m | 43kg/m | |||||||||||||||
|
電源 |
|
三相交流 380V 50Hz | 三相交流 380V 50Hz | |||||||||||||||
|

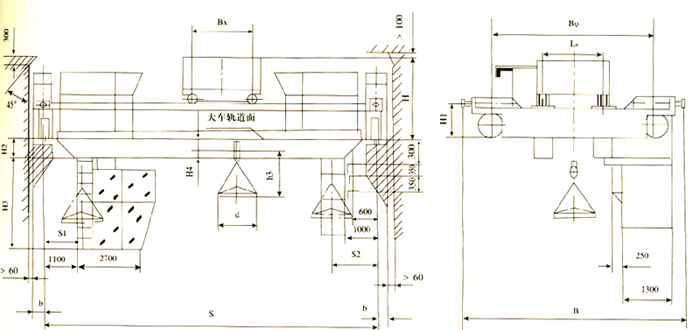

主要尺寸 |
||||||||||||||||||
|
Lx |
mm | 1400 | 2000 | |||||||||||||||
|
Bq |
3500 | 3550 | 5000 | 4050 | 4150 | 5000 | ||||||||||||
|
Bx |
1100 | 1500 | ||||||||||||||||
|
R |
4600 | 4650 | 6100 | 5250 | 5290 | 6100 | ||||||||||||
|
b |
230 | 230 | ||||||||||||||||
|
H |
1754 | 2028 | 2026 | 2076 | ||||||||||||||
|
H1 |
725 | 725 | 775 | |||||||||||||||
|
H2 |
24 |
126 |
26 |
376 |
526 |
676 |
826 |
976 |
22 |
228 |
228 |
376 |
526 |
628 |
778 |
928 |
||
|
H3 |
2350 |
2220 |
2170 |
2180 | 2010 |
2350 |
2195 |
2170 |
2180 | 2010 | ||||||||
|
H4 |
20 | 75 | 700 | |||||||||||||||
|
S1 |
1250 | 1500 | ||||||||||||||||
|
S2 |
1500 | 1500 | ||||||||||||||||
|
d |
Ф776 | Ф1180 | Ф1180 | |||||||||||||||
|
h3 |
883 | 1208 | 1225 | |||||||||||||||
