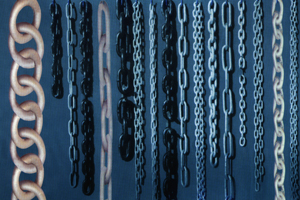

普通鏈條主要規格尺寸及主要機械性能：
|
|
棒料直徑mm
|
內長mm
|
外寬mm
|
工作載荷
|
實驗載荷
|
破斷載荷
|
重量 ≈ kg/個
|
|
5
|
19
|
17
|
2.4
|
4.7
|
6.4
|
0.5
|
|
5
|
25
|
17
|
2.4
|
4.7
|
6.4
|
0.45
|
|
6
|
19
|
21
|
4.4
|
8.4
|
16.4
|
0.74
|
|
8
|
24
|
27
|
7.6
|
15.2
|
30.4
|
1.42
|
|
9
|
27
|
32
|
9.6
|
19.2
|
38.4
|
1.76
|
|
10
|
30
|
33
|
11.8
|
23.6
|
47.0
|
2.15
|
|
11
|
34
|
36
|
14.3
|
29.5
|
57.0
|
2.58
|
|
12
|
36
|
40
|
17.0
|
33.9
|
67.8
|
3
|
|
13
|
40
|
43
|
20.3
|
39.8
|
79.6
|
3.70
|
|
14
|
50
|
46
|
24.0
|
48.2
|
96
|
3.96
|
|
16
|
50
|
52
|
31.3
|
60.3
|
122
|
5.23
|
|
18
|
50
|
58
|
39.0
|
76.8
|
153.6
|
6.94
|
|
22
|
64
|
76
|
56.0
|
120.0
|
240.0
|
10.50
|
|
25
|
90
|
87
|
75.0
|
147.3
|
285.7
|
12.60
|
|
|

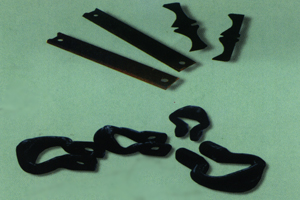

提升機用鏈條主要規格尺寸及主要機械性能：
|
|
棒料直徑mm
|
內長mm
|
外寬mm
|
環數
|
工作載荷
|
實驗載荷
|
破斷載荷
|
重量 ≈ kg/個
|
|
14
|
50
|
46
|
7
|
40
|
48
|
80
|
1.38
|
|
14
|
50
|
46
|
9
|
40
|
48
|
80
|
1.78
|
|
14
|
50
|
46
|
11
|
40
|
48
|
80
|
2.18
|
|
16
|
50
|
52
|
7
|
51
|
61.2
|
102
|
1.87
|
|
16
|
50
|
52
|
9
|
51
|
61.2
|
102
|
2.4
|
|
16
|
50
|
52
|
11
|
51
|
61.2
|
102
|
2.93
|
|
18
|
50
|
58
|
7
|
64
|
76.8
|
128
|
2.45
|
|
18
|
50
|
58
|
9
|
64
|
76.8
|
128
|
3.15
|
|
18
|
50
|
58
|
11
|
64
|
76.8
|
128
|
3.85
|
|
22
|
64
|
76
|
7
|
105
|
120
|
200
|
4.78
|
|
22
|
76
|
76
|
7
|
105
|
120
|
200
|
5.2
|
|
22
|
86
|
76
|
7
|
105
|
120
|
200
|
5.6
|
|
25
|
90
|
87
|
3
|
125.1
|
147.3
|
250.2
|
2.53
|
|
25
|
90
|
87
|
7
|
125.1
|
147.3
|
250.2
|
5.91
|
|

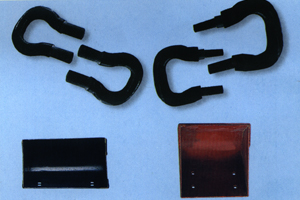

提升機用鏈勾： |
|
棒料直徑
|
節距
|
中心距
|
絲徑
|
理論重量 ≈ kg/個
|
|
12
|
40
|
36
|
m10
|
0.151
|
|
14
|
50
|
45
|
m12,m10
|
0.3
|
|
16
|
50
|
45
|
m14,m12
|
0.324
|
|
18
|
50
|
45
|
m16,m14,m12
|
0.42
|
|
18
|
64
|
64
|
m16,m14,m12
|
0.46
|
|
18
|
64
|
45
|
m16,m14,m12
|
0.48
|
|
20
|
50
|
45
|
m18,m16,m14
|
0.51
|
|
22
|
64
|
56
|
m20,m18,m16
|
0.864
|
|
22
|
76
|
70
|
m20,m18,m16
|
0.94
|
|
22
|
80
|
60
|
m20,m18,m16
|
0.864
|
|
22
|
86
|
86
|
m20,m18,m16
|
0.894
|
|
22
|
90
|
90
|
m20,m18,m16
|
0.983
|
|
25
|
64
|
56
|
m20,m18
|
1.155
|
|
25
|
76
|
70
|
m20,m18
|
1.1935
|
|
礦用高強度圓環鏈條： |
|
規格
|
鏈環棒料直徑
|
寬度
|
（mm）
|
圓弧
半徑
|
單位
長度
|
實驗
|
負荷KN
|
實驗負荷下
|
最大伸長率（%）
|
最小
破段
|
負荷 (KN）
|
破段時
|
最小伸
長率（%）
|
|
d×p(mm)
|
(mm)
|
最小
內寬
|
最大
內寬
|
（mm）
|
（kg/m)
|
B級
|
C級
|
B級
|
C級
|
B級
|
C級
|
B級
|
C級
|
|
10×40
|
10
|
12
|
34
|
15
|
1.9
|
85
|
100
|
1.4
|
1.6
|
110
|
130
|
12
|
12
|
|
14×50
|
14
|
17
|
48
|
22
|
4
|
150
|
200
|
1.4
|
1.6
|
190
|
250
|
12
|
12
|
|
18×64
|
18
|
21
|
60
|
28
|
6.6
|
260
|
330
|
1.4
|
1.6
|
320
|
410
|
12
|
12
|
|
22×86
|
22
|
26
|
74
|
34
|
9.5
|
380
|
490
|
1.4
|
1.6
|
480
|
610
|
12
|
12
|
|
26×92
|
126
|
30
|
86
|
40
|
13.7
|
540
|
680
|
1.4
|
1.6
|
670
|
850
|
12
|
12
|
|
|
